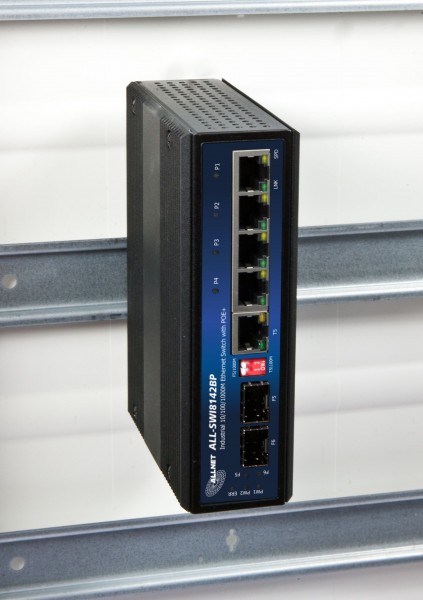

ALLNET ALL-SWI8142BP / 4 Port PoE + 2 SFP Gigabit Switch PB
prix hors taxe + frais de livraison
disponible, livraison sous environ 1-3 jours ouvrés
- Disponibilité: 0
- n° d´article 134037
- Constructeurs: ALLNET
- Référence constructeur: ALL-SWI8142BP
- N° EAN 4038816058133
- Poids: 1kg
- garantie: 24 Mois
- Renseignements sur l'article ?
Downloads
déclaration de conformité
Fiche technique DE
Fiche technique EN
Fiche technique ES
Fiche technique FR
Déclaration RoHS et REACH de l'UE
Points forts :
- Super Booster de tension -- 12V/24V/48VDC Entrée de puissance
- Injecteur industriel robuste 6 ports Gigabit POE
- 4x10/100/1000M TX PSE (802.3af/at POE+)
- 2x100/1000M SFP Slots pour les modules MiniGbic
- Tension d'amplification de 12/24/48VDC à 55VDC
- Plage de tension d'entrée 12-56VDC, Température de fonctionnement : -40°C à +75°C
Introduction
Ce super booster de tension --- Le commutateur POE+ industriel 6 ports haute puissance est équipé de notre technologie ColdDesign à haut rendement qui permet d'augmenter la tension d'entrée, comme 12/24/48VDC jusqu'à 55VDC pour répondre aux exigences de la norme IEEE802.3at. La technologie ColdDesign permet non seulement d'augmenter la tension d'entrée, mais aussi de réduire au minimum le problème de chaleur excessive. Elle accepte une tension d'entrée aussi basse que 12VDC, pour être augmentée jusqu'à 55VDC. Elle est également équipée de 2 ports SFP qui peuvent être utilisés comme redondance de port, en cascade avec vos autres appareils pour étendre votre application réseau. Il fait l'objet de tests rigoureux pour votre application de sécurité, de transport et de télécommunications.
Détails techniques :
|
IEEE Standard |
IEEE 802.3 10Base-T Ethernet IEEE802.3af for POE IEEE802.3at for POE+ |
|
Switch Architecture |
Back-plane (Switching Fabric): 12Gbps |
|
Data Processing |
Store and Forward |
|
Flow Control: |
IEEE 802.3x Flow Control and Back Pressure |
|
Jumbo Frame |
9KB |
|
MAC address Table Size |
1K |
|
Packet Buffer Size |
1M |
|
Network Connector : |
5xRJ-45 10/100/1000BaseT(X) auto negotiation, 4 Giga POE+ 802.3at/af 30W PSE per port |
|
Network Cable |
UTP/STP Cat.5e or above Cable |
|
EIA/TIA-568 10-ohm (100m) |
|
|
Fiber Cable (Multi-mode):50/125um,62.5/125um |
|
|
Protocol |
CSMA/CD |
|
LED |
PW1(Power 1) Green, PW2(Power 2) Green, ERR (Fault) Amber, |
|
TX/RJ-45 port: LNK (Link/Active) Green, SPD(Speed) 10/100(OFF) ,1000 (Green) |
|
|
SFP Fiber Per port: Link (Green) Active Flash |
|
|
DIP Switch |
DIP 1: OFF: Port 5 SFP ON (DEFAULT) ON: SFP 100M |
|
Reserve polarity protection |
Present |
|
Overload current protection |
Present |
|
Power Supply |
Redundant Dual DC 12V-56V Power Input |
|
Power Consumption |
5.76W@12/24/48 VDC full load, Without POE |
|
Alarm Relay Contact |
Relay outputs with current carrying capacity of 1 A @24VDC, Relay in short circuit mode when 2 powers are connected. in open circuit mode when only one power supply is connected |
|
POE power |
POE power per port 30watts. Maximum 36Watts per port at 12/24/48VDC input Maximum total power 126Watts at 24VDC and 48VDC power input. Maximum total power 65W at 12VDC power input |
|
Removable Terminal Block |
Provide 2 Redundant power, Alarm relay contact ,6 Pin Wire range: 0.34mm^2 to 2.5mm^2 Solid wire (AWG):12-24/14-22 Stranded wire(AWG): 12-24/14-22 Torque:5lb-In/0.5Nm/0.56Nm Wire Strip length: 7-8mm |
|
Operating Temperature |
-40° ~ 75° fully tested. |
|
Operating Humidity |
5% to 95% (Non-condensing) |
|
Storage Temperature |
-40° ~ 85° C |
|
MTBF (mean time between failure) |
510,304 hrs ( MIL-HDBK-217F) at 25°C |
|
Housing |
Rugged Metal, IP30 Protection |
|
Case Dimension (L x W x D) |
142mmx43mmx105mm (LxWxD) |
|
Installation mounting |
DIN Rail mounting and Wall Mounting |
|
Certifications: |
|
|
EN55022/24 |
ITE equipment |
|
EN50155 |
Railways Applications Electronic Equipment used on Rolling Stock |
|
EN55011 |
Industrial, Scientific and Medical (ISM) equipment |
|
EN50121-3-2 |
Railway Applications – Electromagnetic Compatibility – Part 3-2 Rolling Stock - Apparatus |
|
EN50121-4 |
Railway Applications – Electromagnetic Compatibility – Part4 Emissions and Immunity of the Signaling and Telecommunications Apparatus |
|
Safety |
IEC EN60950-1 |
|
EMC/EMS |
CE, FCC, VCCI |
|
EMI |
FCC Part 15 Subpart B Class A, |
|
EN 50155 / EN 60068-2-6 |
Vibration |
|
EN 50155 / EN 60068-2-27 |
Shock |
|
EN 50155 / EN 60068-2-32 |
Free Fall |
Produktmerkmale:
| Anzahl Ports PoE/LAN: | 4/1 |
| Belüftung Switch: | Mit Lüfter |
| Einsatzort Switch: | Industrial DIN |
| Extra Features: | Power Booster |
| LAN Geschwindigkeit: | 1Gbit/S |
| Management: | unmanaged |
| PoE Budget: | <200 Watt |
| PoE Port Leistung: | 30W at |
| SFP Geschwindigkeit: | SFP 1GBit |
| SFP Port Anzahl: | 1 |
