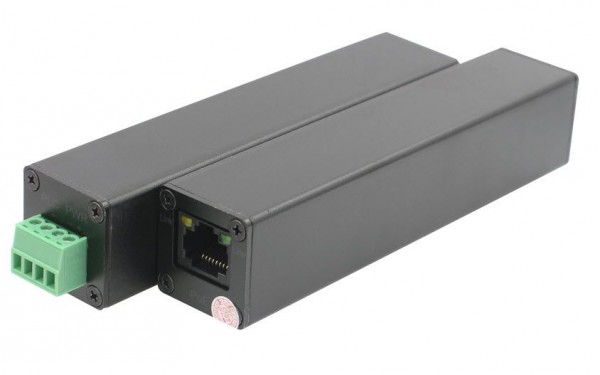

ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit
![Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnetfrance.fr/media/image/87/3f/5f/Id932e5bbe06bb113709781c80ed93e406d666caf_200x200.jpg "Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
![Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnetfrance.fr/media/image/09/37/c3/I6cd23ea6d24325f6f7d9b7460ef5a995c2861b5f_200x200.jpg "Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
![Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnetfrance.fr/media/image/ef/f6/29/Id3e39fb9e9ffb8e42b9d804bf3981aca2d7f2c7c_200x200.jpg "Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
![Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnetfrance.fr/media/image/ca/8d/57/Ifeb4518518d27357173f93d029ec314d8aaf2b86_200x200.jpg "Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
![Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnetfrance.fr/media/image/70/05/6d/Icaa8203b0fdcb1019e1804ae74c610fac56bbc90_200x200.jpg "Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
![Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnetfrance.fr/media/image/43/5f/2f/Idcf65b3ad55bfffd66be07b90ee2246a15c0b15e_200x200.jpg "Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
![Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnetfrance.fr/media/image/54/ff/c4/I4d4dc84fbe4104206f0168f594e5c87b913524ea_200x200.jpg "Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
![Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnetfrance.fr/media/image/fd/e4/df/Idae51672768670a11d79023c5f33fed15f95e11d_200x200.jpg "Vorschau: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
prix hors taxe + frais de livraison
disponible, livraison sous environ 1-3 jours ouvrés
- Disponibilité: 0
- n° d´article 195451
- Constructeurs: ALLNET
- Référence constructeur: ALL-MC302P2WIRE-Set
- N° EAN 4038816106520
- Poids: 1kg
- garantie: 24 Mois
- Renseignements sur l'article ?
Downloads
déclaration de conformité
Fiche technique DE
Fiche technique EN
Fiche technique ES
Fiche technique FR
Manuel
Manuel EN
Déclaration RoHS et REACH de l'UE
Les points forts :
- PoE et Power via deux fils
- IEEE802.3af
- Débit de données max. 200Mbps
- Distance maximale : 500m via deux fils.
- Un bloc d’alimentation 48VDC~57VDC est nécessaire pour le maître, il est inclus, pour les blocs d’alimentation optionnels, voir les accessoires.
- Accompagné d’un bloc d’alimentation.
Aperçu
Le set ALL-MC302v2P2WIRE vous offre la possibilité d’établir à la fois des données et du PoE via une connexion à 2 fils. La longueur max. La longueur maximale du câble est de 500m. Le maître doit être alimenté par un bloc d’alimentation et fournit des données et du courant à l’adaptateur esclave ainsi qu’au terminal PoE de l’esclave. L’ensemble est adapté à la mise à niveau de systèmes analogiques par une infrastructure de câblage existante. La taille compacte des convertisseurs de média est idéale pour remplacer un ancien poste téléphonique par un nouveau poste téléphonique IP.
Dimensions :
Diagramme de raccordement:
Power, Bandwidth & ; Distance Table
|
Récepteur <- -> ; Transmetteur |
Câble 2×0.75 mm² |
||
|
Type d’alimentation du récepteur |
DC 48-56 (30 W) |
DC 48-56 (60 W) |
|
|
Distance 100 M |
Bandwidth (Mbps) |
83 |
83 |
|
PoE (W) |
27 |
27 |
|
|
Distance 200 M |
Bandwidth (Mbps) |
82 |
82 |
|
PoE (W) |
26.5 |
27 |
|
|
Distance 300 M |
Bandwidth (Mbps) |
80 |
80 |
|
PoE (W) |
26.3 |
27 |
|
|
Distance 400 M |
Bandwidth (Mbps) |
78.2 |
78.2 |
|
PoE (W) |
22.8 |
27 |
|
|
Distance 500 M |
Bandwidth (Mbps) |
76 |
76 |
|
PoE (W) |
18.2 |
26.5 |
|
|
Récepteur <- -> ; Transmetteur |
Câble coaxial |
||
|
Type d’alimentation du récepteur |
DC 48-56 (30 W) |
DC 48-56 (60 W) |
|
|
Distance 100 M |
Bandwidth (Mbps) |
84.2 |
84.2 |
|
PoE (W) |
26.6 |
27 |
|
|
Distance 200 M |
Bandwidth (Mbps) |
83.4 |
83.4 |
|
PoE (W) |
26.2 |
27 |
|
|
Distance 300 M |
Bandwidth (Mbps) |
82 |
82 |
|
PoE (W) |
26 |
27 |
|
|
Distance 400 M |
Bandwidth (Mbps) |
80 |
80 |
|
PoE (W) |
22.2 |
27 |
|
|
Distance 500 M |
Bandwidth (Mbps) |
79 |
79 |
|
PoE (W) |
17.8 |
26 |
|
Note:
La vitesse de transmission des données et la puissance PoE réelles peuvent varier en fonction des conditions environnementales et de la qualité du câble.
Détails techniques :
Ethernet |
|
|
Normes de réseau |
IEEE 802.3 10BaseT |
| Up down Agreement | CSMA/CA |
| Transmission / Taux | Bande passante physique de 500Mbps Vitesse de transmission de 88Mbps |
|
Câblage |
Cat5 ou plus haut |
|
Distance maximale |
100m |
|
Connecteur |
1x RJ45 |
Paire torsadée |
|
|
Câblage |
Paire torsadée |
|
Connecteur |
Bloc terminal à 2 broches |
|
Distance |
up to 500m@24AWG |
|
Datarate Downlink |
Up to 500Mbps |
|
Datarate Uplink |
Up to 500Mbps |
| Technologie |
Communication par courant porteur en ligne (CPL) |
Electrique et mécanique |
|
|
Puissance d’entrée |
48-57VDC (bloc terminal) |
|
Consommation de puissance |
=3.5W / PC |
|
PoE standard |
IEEE802.3af |
|
Puissance de sortie |
Standard 48VDC ; IEEE802.3af |
|
Port |
RJ45 |
|
Diminution (W x D x H) |
123mm x 26mm x 26mm |
|
Poids |
0,25kg |
|
Casing |
Case en aluminium |
Environnemental |
|
| Température d’exploitation | -20°C à 60°C |
|
Humidité relative |
<95% (Non-condensation) |
