ALLDAQ EMCview / Logiciel de conformité CEM

Software license for resale - no copyright transfer

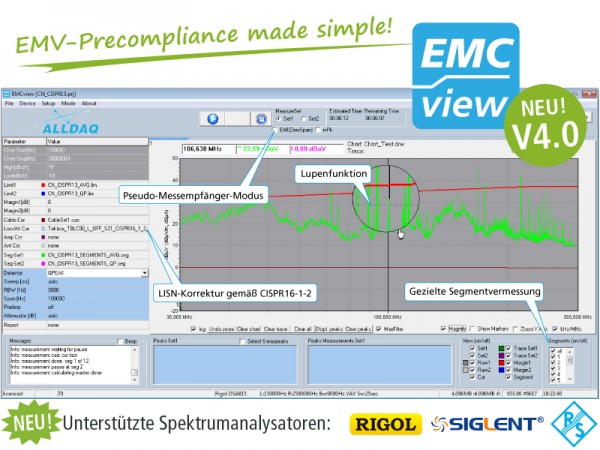

Logiciel PC pour les tests de pré-conformité CEM des émissions rayonnées et conduites. EMCview prend en charge les analyseurs de spectre de Rohde & Schwarz (FPC/FPH), Rigol (DSA/RSA) et Siglent (SSA/SVA). Réalisation simple et rapide de toutes les mesures CISPR-xx (EN550xx) relatives aux émissions et de certaines normes de constructeurs automobiles grâce à des fichiers de projet préconfigurés.

Le logiciel CEM EMCview de Tekbox pour PC est un test préliminaire CEM convivial pour les émissions rayonnées et conduites. Il est le complément parfait des tests automatisés avec nos LISN, nos sondes de courant HF, nos antennes de mesure et nos cellules TEM.
Une correction d'amplitude intégrée permet de corriger et de convertir les coefficients pour les câbles, les amplificateurs, les atténuateurs, les LISN, les cellules TEM, les antennes, les sondes de courant HF, les filtres et tout autre composant de la chaîne de signal.
Aucune configuration fastidieuse n'est nécessaire. Le SW est prêt à mesurer immédiatement après l'installation. Toutes les normes relatives aux émissions et certaines normes des constructeurs automobiles sont préconfigurées dans des fichiers de projet correspondants. Les fichiers de projet contiennent tous les réglages nécessaires pour pouvoir effectuer des mesures conformes aux normes. Outre l'utilisation des projets préconfigurés, l'utilisateur peut également créer ses propres projets à l'aide de l'éditeur intégré ou d'un simple éditeur de texte.
Le graphique prend en charge deux séquences de mesure complètes telles que moyenne / quasi-crête ou crête / quasi-crête et, en plus, un balayage rapide de quasi-crête des pics critiques. Les diagrammes peuvent être enregistrés et superposés à des mesures plus récentes afin de suivre et de documenter les changements de conception.
De plus, EMCview peut être utilisé avec notre récepteur GPS pour les mesures de couverture RF. Une fonction d'exportation génère des fichiers KML qui relient les résultats à Google Maps.
Les mesures d'immunité sont prises en charge par des menus spéciaux qui contrôlent le générateur suiveur de l'analyseur de spectre.
EMCview PRO prend en charge les mesures en temps réel avec des analyseurs de spectre compatibles avec le temps réel. En outre, EMCview PRO offre des fonctions avancées de contrôle de l'immunité aux perturbations conduites pour les analyseurs de spectre équipés de générateurs de poursuite. Les clients peuvent choisir entre une licence EMCview Standard et une licence EMCview PRO. Les utilisateurs disposant d'une licence EMCview Standard ont la possibilité d'effectuer une mise à niveau vers EMCview Pro.

La version d'essai d'EMCview, disponible gratuitement, est limitée à la plage de mesure jusqu'à 10 MHz.
Tous les appareils pris en charge

    Rigol (DSA et RSA)
    Siglent (SSA/SSA plus/SSA -R et SVA) Siglent EU, Siglent USA
    R&S (FPC et FPH)
    OWON XSA, HSA et NSA
    Teledyne Test Tools série T3SA
    Série BK Precision 2683
    Série ComPower SPA-900TG
    Série Multicomp MP700xyz
    TheEMCShop Série ESA
    UNI-T Série UTS

L'analyseur de spectre doit être équipé de l'option EMI.

Caractéristiques

    Nombreux fichiers de projet préconfigurés pour les mesures d'émissions CISPR-xx (EN550xx)
    Prend en charge deux cycles de mesure complets, comme dans la maison de test CEM
    Quasi-peak scan rapide des pics critiques, immunisé contre la dérive de fréquence des pics sélectionnés
    Lignes de valeurs limites et fichiers de segments configurables
    Fichiers de correction configurables pour les câbles, la réplique de réseau (LISN), les amplificateurs, les antennes, etc.
    Distances limites configurables pour l'identification et la sélection des pics critiques
    Prend en charge l'importation et la superposition de mesures de référence à des fins de comparaison.
    Axe de fréquence linéaire ou logarithmique
    Création automatique de rapports de test
    Nombreuses fonctions d'importation / exportation
Applications

    Mesure précoce du comportement CEM pendant la phase de conception du produit
    Tests CEM de pré-conformité des produits avant leur soumission au laboratoire d'essai
    Réduction des coûts
    Mise sur le marché plus rapide
    Formation CEM en laboratoire, à l'école et à l'université
