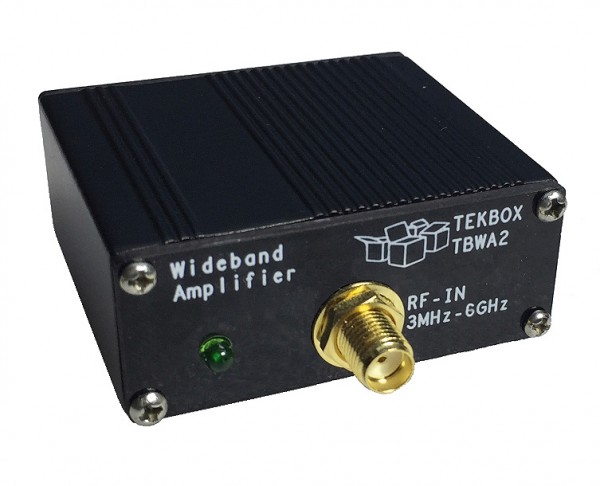

Tekbox TBWA2/40dB / 40dB Breitband-Verstärker bis 6GHz

Vorschau: Tekbox TBWA2/40dB / 40dB Breitband-Verstärker bis 6GHz

images similaires, peuvent différer de la description du produit!

prix hors taxe + frais de livraison

disponible, livraison sous environ 1-3 jours ouvrés

Auf Grund des Feiertages "1. Weihnachtstag" findet der Versandt Ihrer Bestellung erst am nächsten Werktag statt.

Downloads

Fiche technique DE

Déclaration RoHS et REACH de l'UE

Disponibilité: 0
n° d´article 119158
Constructeurs: Tekbox
Référence constructeur: TBWA2/40dB
Poids: 0.2kg
garantie: 24 Mois
Renseignements sur l'article ?

Breitbandverstärker mit 40dB Verstärkung zum Anschluss von Nahfeldsonden... mehr

Menü schließen

informations sur le produit "Tekbox TBWA2/40dB / 40dB Breitband-Verstärker bis 6GHz"

Breitbandverstärker mit 40dB Verstärkung zum Anschluss von Nahfeldsonden

TBWA2-Breitband-RF-Verstärker

TBWA2-Breitband-HF-Verstärker sind vielseitige Bausteine, die sich leicht in Laboraufbauten integrieren lassen. Mit einer Bandbreite von 2MHz bis 6GHz sind sie ideal, um die von unseren EMV-Nahfeldsonden aufgenommenen Signale zu verstärken. Die TBWA2-Breitbandverstärker sind mit 20dB oder 40dB Verstärkung erhältlich.

TBWA2/40dB

Eingang: 50 Ohm, SMA
Ausgang: 50 Ohm, SMA
Nominale Versorgungsspannung: 4,5 - 5V, typ. 210mA, Mini-USB-B Anschluss
Maximale Versorgungsspannung: 5.5V
Maximale Eingangsleistung: -10dBm
1dB Ausgangskompressionspunkt @ 2GHz: +20dBm
Rückwärts-Isolierung S12, 0.1 ...6GHz: 40dB
Rauschzahl bei 2GHz: 5 dB

Verstärkung

1 MHz	10 MHz	100 MHz	500 MHz	1 GHz	2 GHz	3 GHz	4.5 GHz	6 GHz
30 dB	40.2 dB	40.2 dB	40 dB	39.5 dB	37.6 dB	36.4 dB	34.6 dB	34.7 dB
