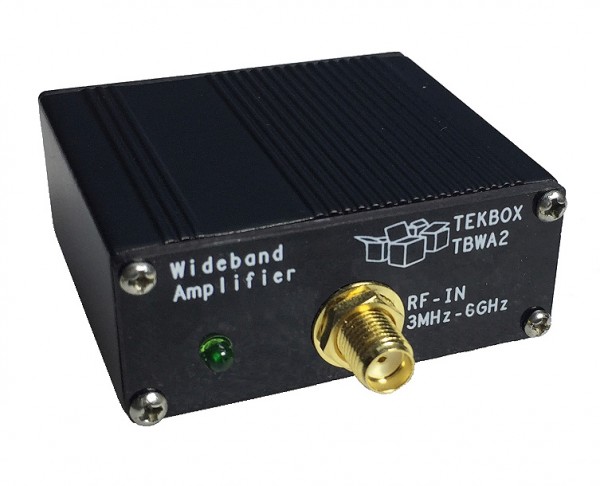

Tekbox TBWA2/20dB / 20dB Breitband-Verstärker bis 6GHz
prix hors taxe + frais de livraison
disponible, livraison sous environ 1-3 jours ouvrés
- Disponibilité: 0
- n° d´article 119157
- Constructeurs: Tekbox
- Référence constructeur: TBWA2/20dB
- Poids: 0.2kg
- garantie: 24 Mois
- Renseignements sur l'article ?
Downloads
Fiche technique DE
Déclaration RoHS et REACH de l'UE
Breitbandverstärker mit 20dB Verstärkung zum Anschluss von Nahfeldsonden - jetzt bis 6 GHz!
TBWA2-Breitband-RF-Verstärker
TBWA2-Breitband-HF-Verstärker sind vielseitige Bausteine, die sich leicht in Laboraufbauten integrieren lassen. Mit einer Bandbreite von 2MHz bis 6GHz sind sie ideal, um die von unseren EMV-Nahfeldsonden aufgenommenen Signale zu verstärken. Die TBWA2-Breitbandverstärker sind mit 20dB oder 40dB Verstärkung erhältlich.
TBWA2/20dB
Eingang: 50 Ohm, SMA
Ausgang: 50 Ohm, SMA
Nominale Versorgungsspannung: 4,5 - 5V, typ. 110mA, Mini-USB-B Anschluss
Maximale Versorgungsspannung: 5,5V
Maximale Eingangsleistung: +10dBm
1dB Ausgangskompressionspunkt @ 2GHz: +20dBm
Ausgangsschnittpunkt 3. Ordnung @ 2GHz, Pin = 0dBm/Ton, Δf = 10MHz: +35dBm
Rückwärts-Isolation S12, 0,1 ...6GHz: 23dB
Rauschzahl @ 2GHz: 4,5 ... 5 dB
Verstärkung
|
1 MHz |
10 MHz |
100 MHz |
500 MHz |
1 GHz |
2 GHz |
3 GHz |
4.5 GHz |
6 GHz |
| 14.8 dB | 20.2 dB | 20.2 dB | 20 dB | 19.8 dB | 19 dB | 17.6 dB | 17.4 dB | 15.4 dB |
