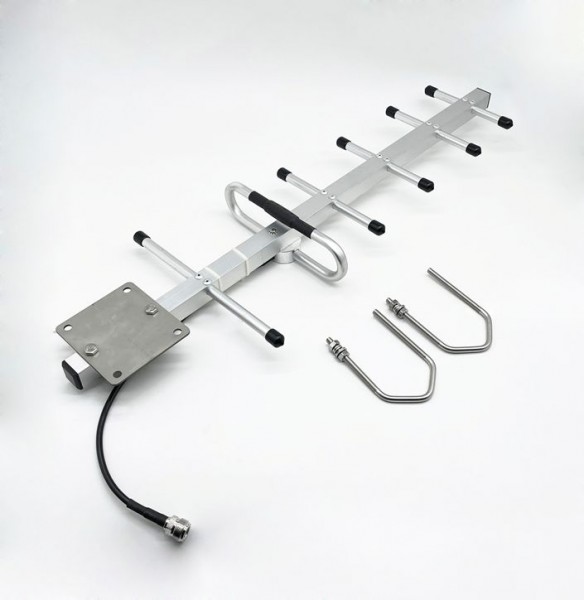

ALLNET Antenne 868MHz 10dbi Antenne (N-Female) YAGI ANT-868
prix hors taxe + frais de livraison
disponible, livraison sous environ 1-3 jours ouvrés
- Disponibilité: 0
- n° d´article 208181
- Constructeurs: ALLNET
- Référence constructeur: ANT-868-10dbi-Yagi
- N° EAN 4038816117281
- Poids: 1kg
- garantie: 24 Mois
- Renseignements sur l'article ?
Downloads
Fiche technique DE
Fiche technique EN
Fiche technique ES
Fiche technique FR
Déclaration RoHS et REACH de l'UE
Highlights:
- 860~896MHz Yagi Antenne 6 Elements
- Gewinn: 10dbi (Mehr Details siehe Tabelle)
- Abstrahlwinkel: 73°/55° (Mehr Details siehe Tabelle)
- Impedance: 50 Ohm
- VSWR: <=1.4
- Anschluss: N-Type Female (passende Anschlußkabel finden Sie im Zubehör)
- Abmessung: Länge = 582x202x55mm
- Windspeed: 200km/h
- Temperatur: -45°C ~ +75°C
- Montage: Mastmontage
- Verpackungsinhalt: Antenne und Montagezubehör
- Ideal für LoRA / Helium Network / Helium Miner / IoT Endgeräte / 868MHz Systeme etc.
Yagi-Antennen gehören zu den Längsstrahlern und verwenden strahlungserregte Elemente. Yagi-Antennen bestehen aus einer Gruppe von aktiven und passiven (parasitären) Elementen, welche durch gegenseitige Mitkopplung ein gemeinsames stark ausgeprägtes Richtdiagramm erzeugen. Sie bestehen aus oft nur einem gespeisten Element mit einer Anzahl von parasitär strahlungsgespeisten Elementen.
Robuste Konstruktion Hohe Verstärkung für hervorragende Punkt-zu-Punkt-Übertragung. Enge Abstrahlbreite und hohes F/B-Verhältnis minimieren Störungen durch andere Systeme
Technical Details:
|
Model |
ANT-868-10dbi-Yagi |
DY800G12 |
DY800G14 |
|
Electrical Specification |
WideBand: 806-896MHz |
||
|
Polarization |
Vertical Polarized / Horizontal Polarized |
||
|
Max Gain |
10dbi |
12.5dbi |
14dbi |
|
H Beamwidth (-3dB, V-Pol) |
73° ± 7° |
42° ± 5° |
33° ± 5° |
|
E Beamwidth |
55° ± 5° |
39° ± 3° |
30° ± 5° |
|
VSWR |
<1.4 |
||
|
Nominal Impedance |
50 ohm |
||
|
F/B Ratio |
>15dB |
>17dB |
>20dB |
|
Max Power |
100watts |
||
|
Mechanical Specification |
|||
|
Connector |
N-Female |
||
|
Radome |
Fiberglass, Dia 20mm |
||
|
Color |
White/Grey |
||
|
Dimension |
582 * 202 * 55mm |
941 * 202 * 55mm |
1297 * 202 * 55mm |
|
Weight incl Mount Kit |
0.7kg |
0.9kg |
1.2kg |
|
Max windload |
200km/h, 125mph |
||
|
Working Temperature Range |
-45°C to +75°C |
||
|
Storage Temperature |
-50°C to +75°C |
||
Antenna Test Data:
Mechanical Dimmension:
